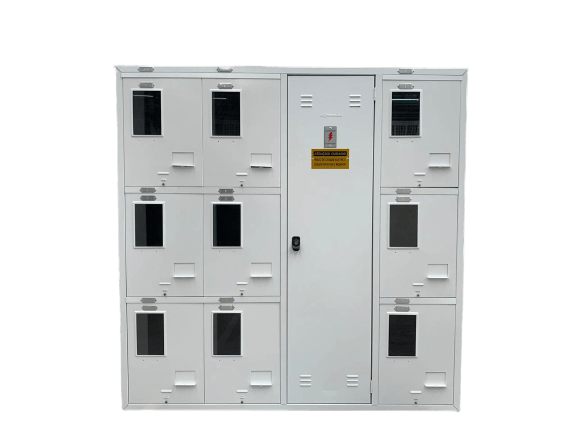

Quadro de Medição

Quadro de Medição Padrão CELESC para instalação de dois ou mais medidores, possuindo barramento comum e disjuntor de proteção geral da instalação e individuais para cada unidade consumidora conforme norma da concessionária de energia.

Produzido em alumínio, com pintura epóxi branca, proteção dos disjuntores e barramentos em policarbonato, barramento FNT em cobre com isolamento termo retrátil, visores em 3mm e fundo em OSB para fixação dos medidores.

Os quadros com até 06 medidores contam com suporte para DPS e os modelos de 07 à 30 medidores contam com compartimento BEP e DPS.

MODELO ALT. LARG. PROF.
QM2 Medidores 800 645 200
QM3 Medidores 1200 645 200
QM4 Medidores 800 865 200
QM6 Medidores 800 1235 200
QM7 Medidores 1200 1260 200
QM8 Medidores 800 1700 200
QM10 Medidores 1200 1480 200
QM13 Medidores 1200 1700 200
QM15 Medidores 1200 2170 200
QM18 Medidores 1200 2390 200
QM21 Medidores 1200 2610 200
QM24 Medidores 1200 2830 200
QM27 Medidores 1200 3050 200
QM30 Medidores 1200 3270 200

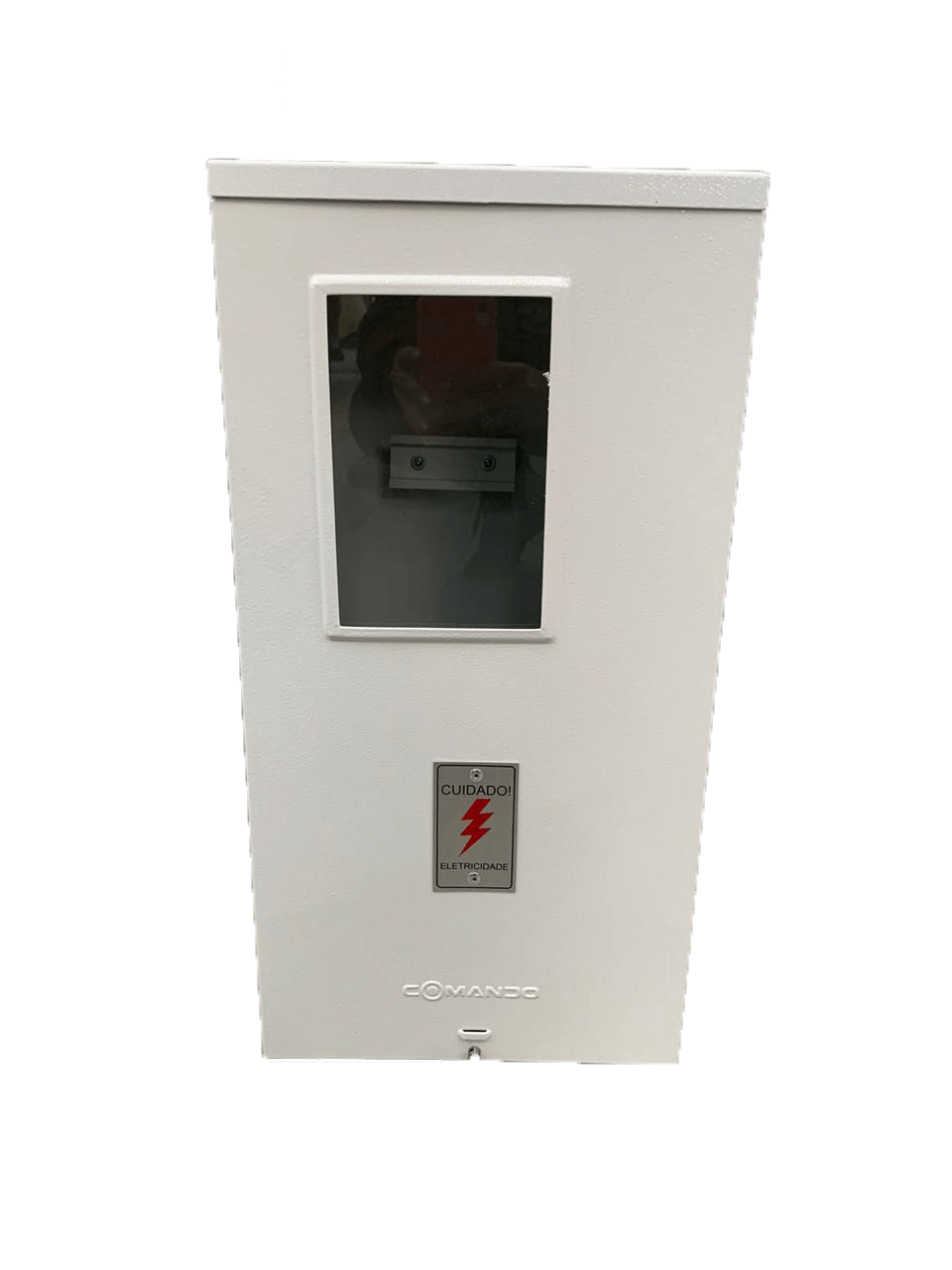

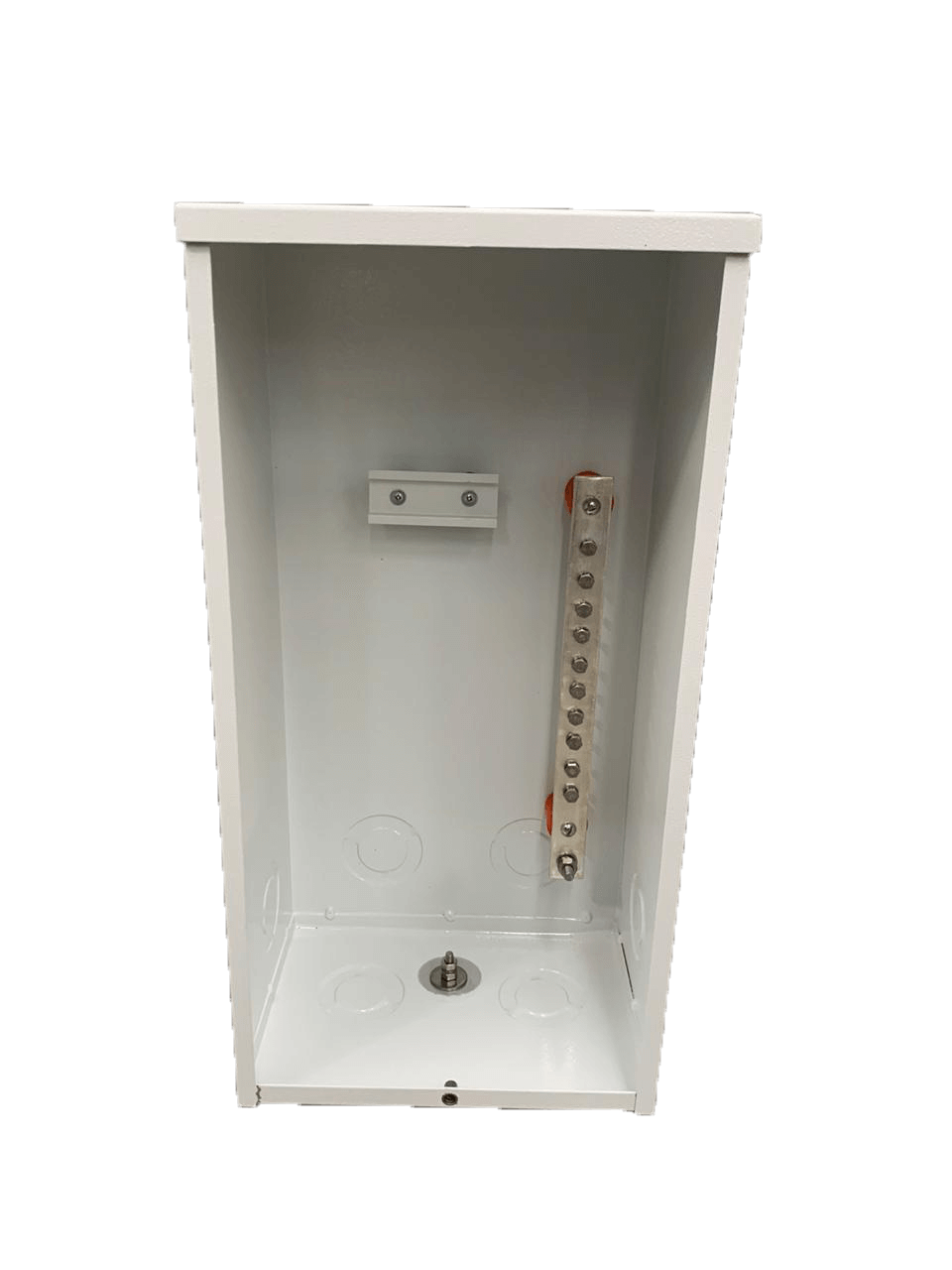

Quadro BEP-DPS

Caixa para barramento de Equipotencialização com suporte para DPS. Produzido em alumínio, com pintura epóxi branca e barramento em cobre isolado.
Medidas: 500x350x200mm

Caixa de Equalização

Caixa para barramento de Equalização. Produzido em alumínio, com pintura epóxi branca e barramento em cobre isolado.
Medidas: 300x300x200mm

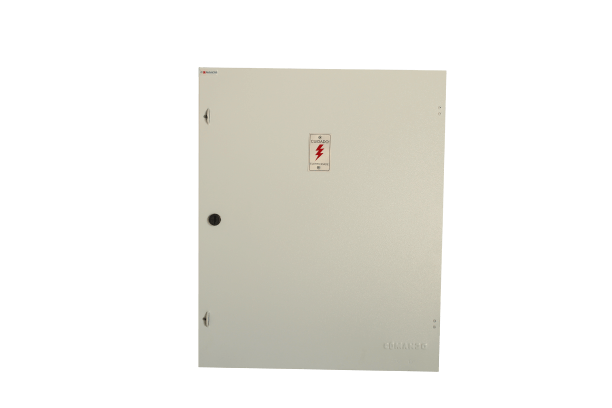

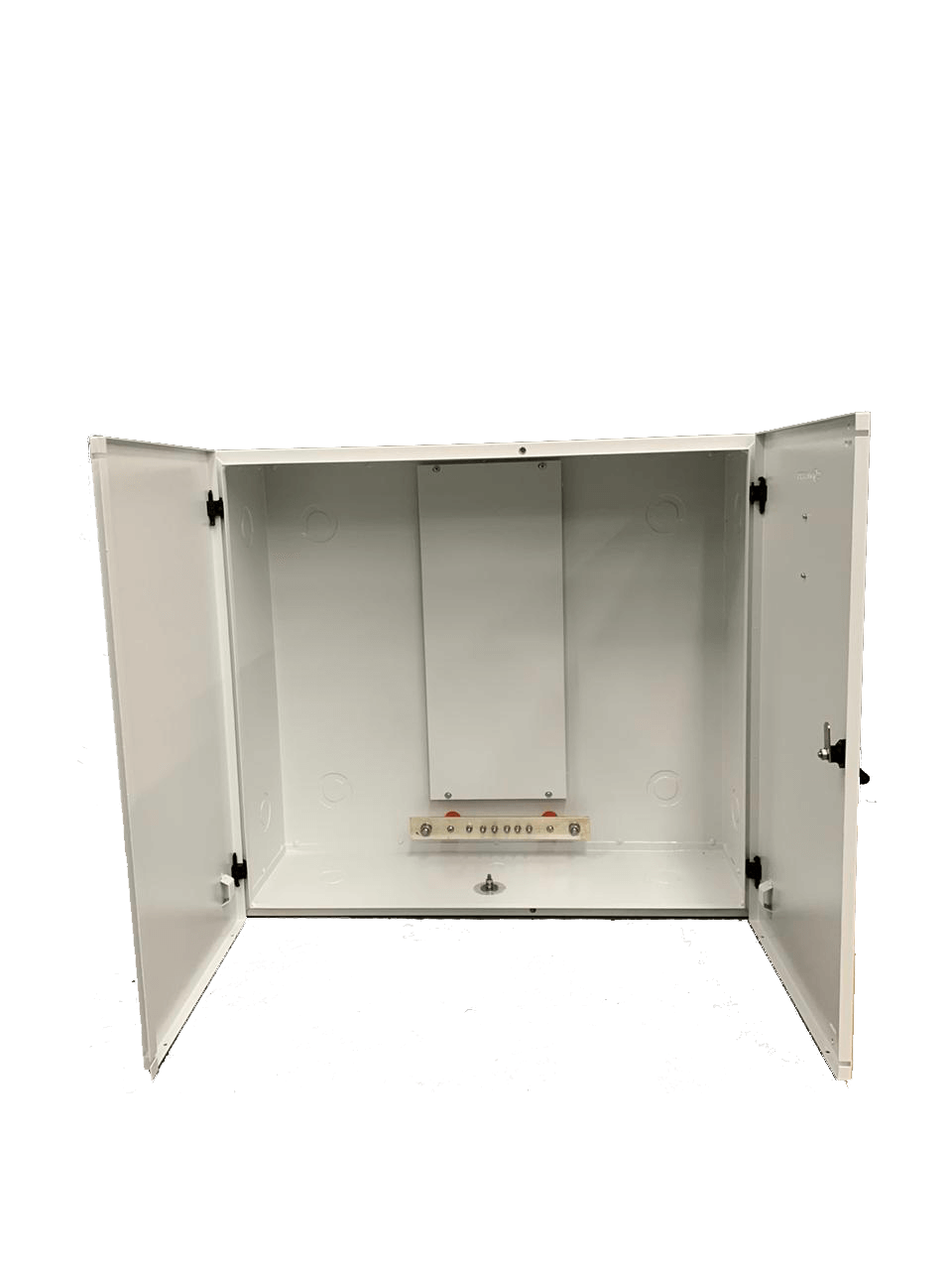

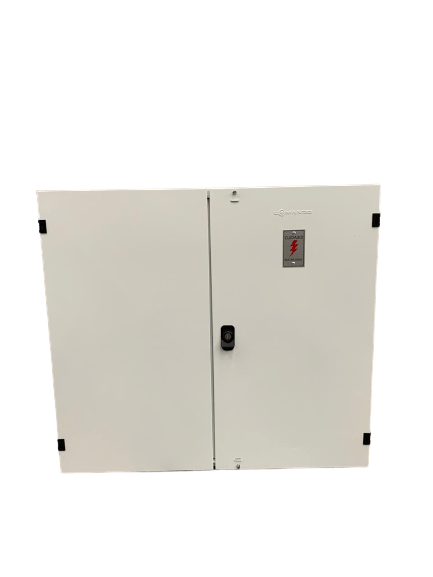

Caixa para Transformador de Corrente

Caixa para Transformador de corrente, tipo TC1 ou TC2. Produzida em alumínio e pintura epóxi branca.
Medidas:
TC1-680x550x250mm
TC2-680x750x250mm

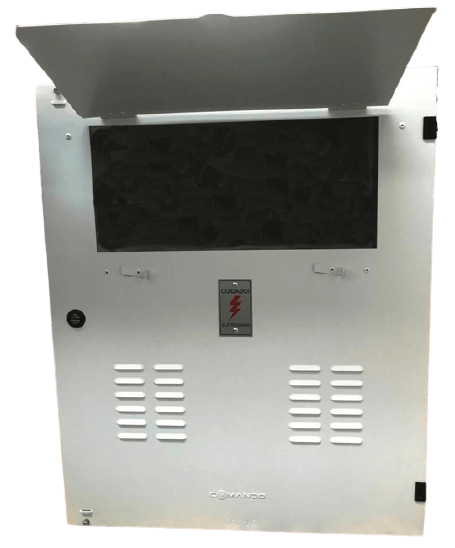

Caixa MDR

Caixa para medidor de demanda, tipo MDR. Produzida em alumínio e pintura epóxi branca.
Medidas: 680x550x250mm

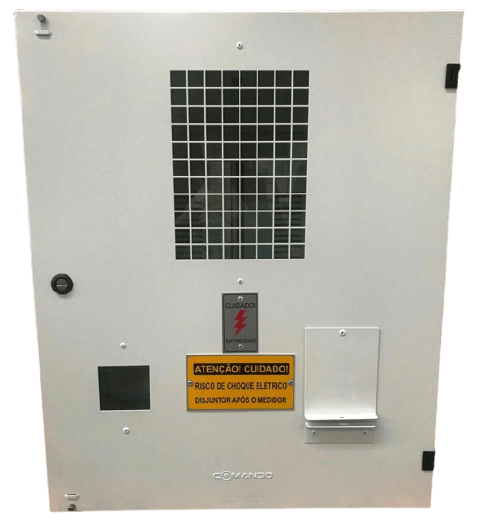

Caixa ME

Caixa para medidor eletrônico trifásico, até 125A. Produzida em alumínio e pintura epóxi branca.
Medidas: 680x550x250mm

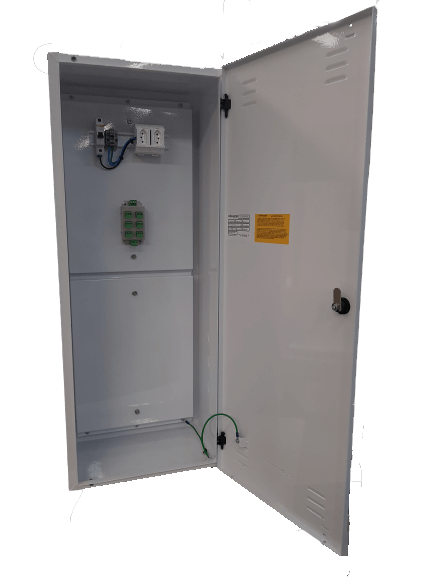

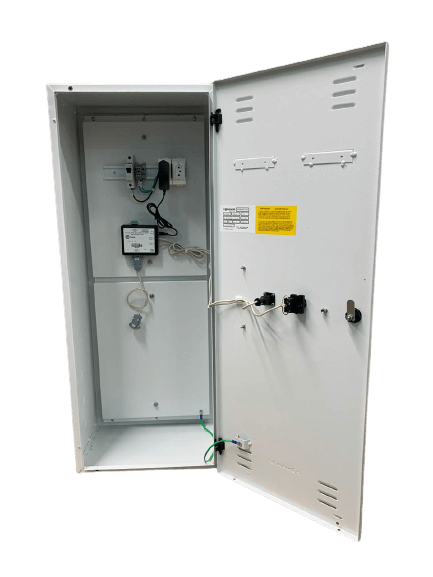

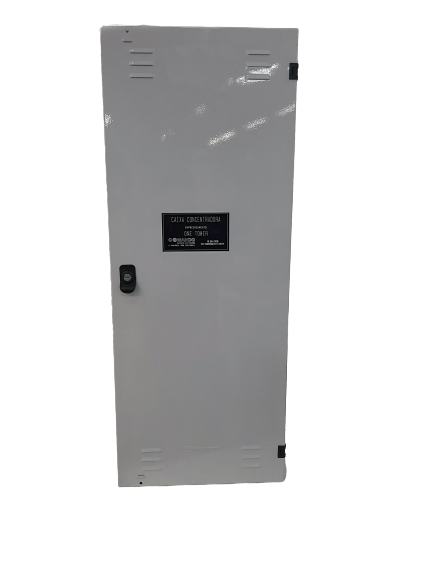

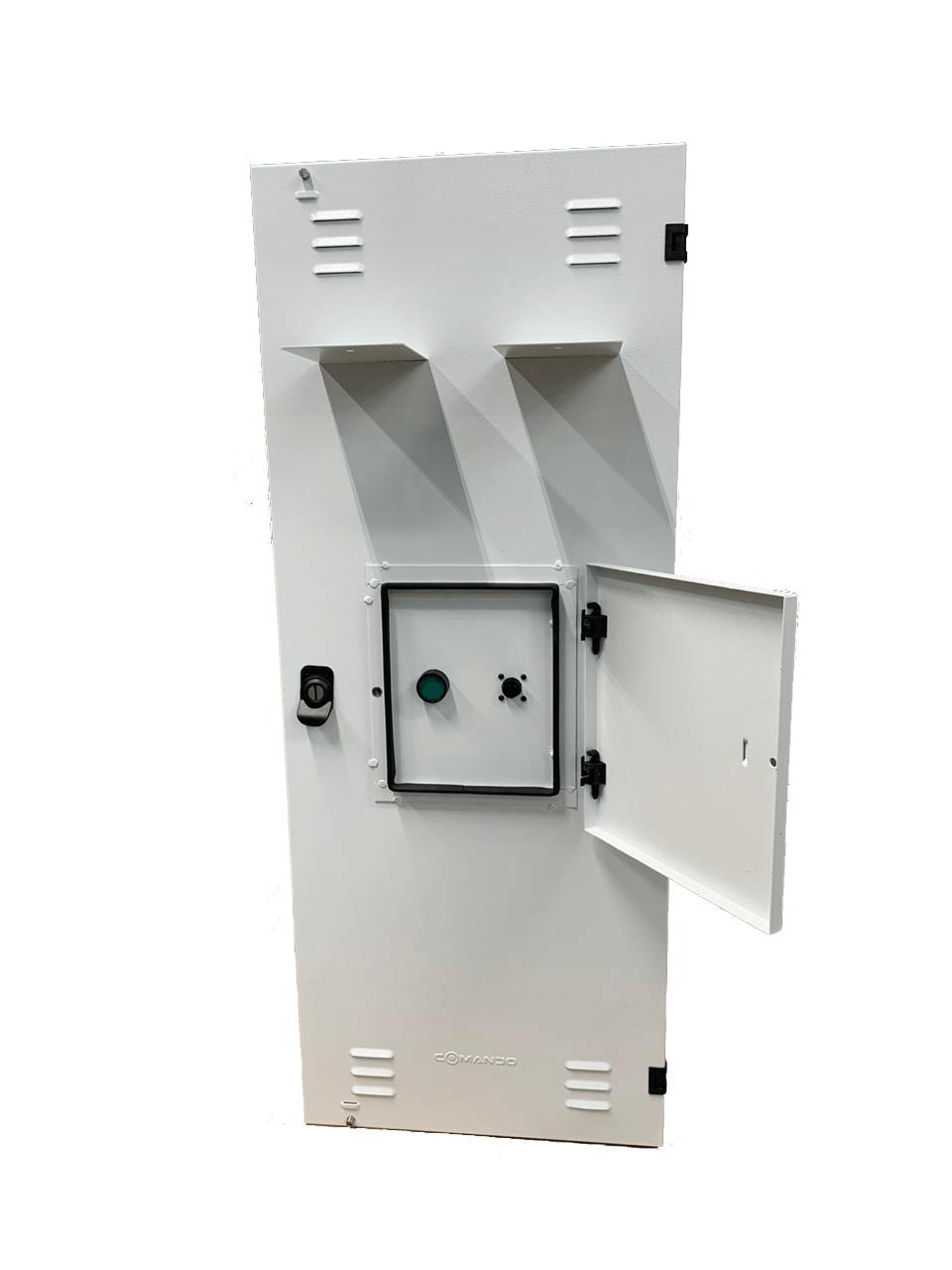

Quadro de telemedição

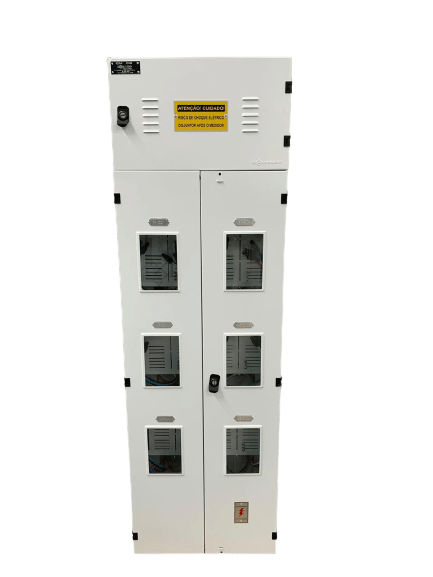

Quadro de medição para barramento blindado

Quadros de distribuição pedestal
